一、隱形殺手

除銹帶來大面積“新銹”

有句話叫：知識越多越反動。很多人都會覺得，此話本身就反動。其實不然，現(xiàn)實中，證明了“知識越多越反動”一定程度的正確性。

徹底“無知”者在石材除銹時，帶著真誠聽從師言，購買現(xiàn)成的對應的除銹劑，按照說明除銹，基本上都能較好地，將石材表面銹清除干凈，且無“新銹”的問題出現(xiàn)。

而所謂有知識者，知道鐵銹用酸除原理：Fe?O?·nH?O或（鐵銹的主要是成分）+HCl（鹽酸）=2FeCl?（黃色或部分氯化亞鐵呈淡綠色）+nH?O。這樣鐵銹是不見了，轉(zhuǎn)化為氯化鐵或氯化亞鐵了，以為沖沖水，石材表面便很美，功成名就了。

實際上無法用水沖洗干凈，于是便存在以下問題：大面積出現(xiàn)黃色或淡綠色---未沖洗干凈溶于水的氯化鐵或氯化亞鐵；時間長些可能大面積出現(xiàn)鐵斑：更嚴重的是石材中的鐵（Fe）與酸反應反生成亞鐵，亞鐵離子和空氣中水生成氫氧化亞鐵，再經(jīng)過氧化，脫水風干就成了鐵銹（Fe?O?·nH?O）。這就是為什么銹越除越多原因，也是酸為什么能快速致使鐵表面生銹原因所在。

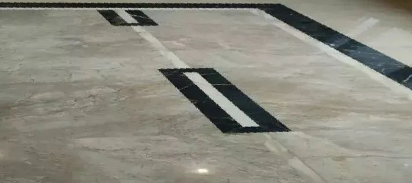

除局部銹帶來大面積銹照片

除銹帶來表面破壞

大理石除銹劑或者干脆是單純的酸，絕大多數(shù)屬于酸性甚至是強酸，在清除石材表面或內(nèi)生銹時，同時破壞石材表面。大理石主要成分是碳酸鈣（CaCO3）與酸如鹽酸反應：CaCO3+HCL=CaCL2+CO2+H2O,流失了石材物質(zhì)，造成表面粗糙和發(fā)白。

清洗帶來表面破壞

大理石表面水泥，用酸清洗造成表面破壞與用酸除銹原理一樣。

花崗石、瓷磚表面用外墻水、潔廁靈等（其中含有氫氟酸）清洗，同樣“溶解”了其中的主要成分二氧化硅，造成物質(zhì)流失而出現(xiàn)毛孔而粗糙、發(fā)白和滲污。

有機溶劑清洗破壞：如天那水等，用于有機人造石清潔時，溶解或老化其中樹脂，造成出現(xiàn)毛孔而粗糙、發(fā)白和滲污。用除膠劑對干掛石材除滲膠油，可能影響干掛膠的粘結(jié)性而造成安全隱患。

堿性物質(zhì)清洗可能造成問題：用強堿性物質(zhì)清洗瓷磚、花崗石特別是高溫下，會溶解其表面成分，用于人造有機石材清洗，同樣老化樹脂造成發(fā)白毛糙。

防護殺手

誰都知道做防護比不做好，其實不然。沒有選好防護劑，沒有把握好工藝流程，沒有控制好用量等等，防護劑同樣造成負面影響，變成隱形殺手。

1、防護劑用于石材底部可能造成石材石安裝空鼓；

2、 樹脂型的防護劑還堵塞了石材呼吸通道，將石材變成了瓷磚；

3、底部防護劑涂刷不均勻可能造成石材表面斑駁不均勻；

4、表面防護還可能造成石材中的水長期密封于其中，長久不干成“水斑”；

5、用樹脂類的做表面防護，耐候性差，一定時間后出現(xiàn)表面斑駁；涂刷過量還可能造成溶質(zhì)濃度過高而顏色加深的“油斑”；

6、水性堿性甲基硅酸鈉（鉀）可能帶來新的泛堿。

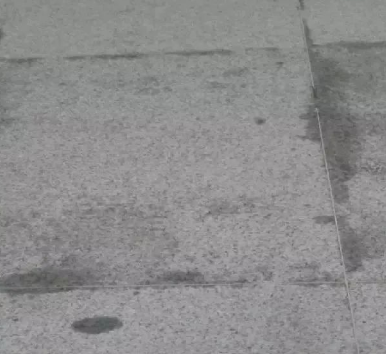

防水帶來病變圖

打磨殺手

打磨殺手也有四粒子彈：

1、第一粒子彈是，用水打磨帶來大量的水，并滲入石材內(nèi)甚至進入水泥層，可能由此帶來石材泛堿或其它病變；

2、第二粒子彈是，選擇軟碟在打磨存在不同程度硬度的石材時，如花崗石中的麻石時，由于軟碟在壓力下具有變形性，在打磨過程中有欺軟怕硬本領(lǐng)，將麻石中的軟質(zhì)部分打磨內(nèi)陷，硬質(zhì)部分打磨不動，從而造成麻石無論如何打磨“孔洞”永遠存在，或越來越大。

3、第三粒子彈是，打磨走機不均勻，打磨表面不平整，出現(xiàn)波浪。

4、干磨也會帶來“病變”接縫內(nèi)陷。

50號干磨膠內(nèi)陷造成折光

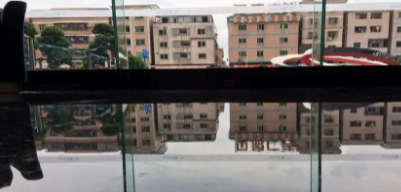

水磨50號并加魔硅“無接縫”照片

晶面殺手

●此殺手最可怕，真正做到于無形----潛移默化、溫水煮青蛙。

頭號殺手是拋光鋼絲棉-----

1、傷害施工人員：晶面劑中的酸，在鋼絲棉高溫拋光時，揮發(fā)傷害現(xiàn)場施工人員。

2、主要外來銹源：鋼絲棉其實就是鐵絲棉，鐵與酸反應生成鐵鹽，與空氣中的氧和水反應生成鐵銹，污染石材。

3、拉大石材毛孔和裂紋：對原來存在一定的細小毛孔和裂紋石材，如金碧輝煌、灰網(wǎng)等，用鋼絲棉晶面將會造成孔洞和裂紋不斷放大，并加速風化。

鋼絲棉晶面表面發(fā)黃照片

含有蠟質(zhì)的晶面材料

（絕大部分劑和部分膏）

傳統(tǒng)或低檔的晶面拋光材料，還無法擺脫用蠟質(zhì)作為有機成膜成光的約束，劑做不亮加蠟、膏做不亮加蠟。那么蠟如何成為殺手的呢？

1、蠟質(zhì)是有機材料，其晶面是“無縫無孔”（大點的也無法覆蓋）成膜的，這樣造成石材無法“呼吸”。石材底層水分無法蒸出，石材整體深色等其病變。更主要的是讓石材本質(zhì)“呼吸”功能蕩然無存---鳳凰變?yōu)蹼u，與低級瓷磚相當。

2、蠟質(zhì)其耐磨性、耐候性、耐水性差，這樣的晶面維持時間不長久。

3、蠟質(zhì)屬有機材料，具有一定的黃變性，晶面會隨著時間增長而發(fā)黃色和顏色深暗。

4、用于墻面晶面，粘灰塵，且容易出現(xiàn)流痕（這是蠟質(zhì)的拒水性的結(jié)果）；

5、含蠟質(zhì)晶面材料所做出的晶面光澤發(fā)黃，物體倒影彎曲變形等。

蠟質(zhì)晶面材料帶來的顏色深暗

大理石拋光粉

大理石拋光粉曾經(jīng)是石材護理的歷史功臣，歷史銘記它的功績，但到今天如果用它來沖鋒陷陣，時勢已經(jīng)不合了---廉頗老矣，不能飯了。

1、大理石拋光粉不僅不能將硅酸鹽類的花崗石、瓷磚等拋出晶面效果，而且很多以碳酸鹽為主的石材也難于出理想光澤，如雅士白等。

2、擴大裂紋和毛孔：優(yōu)先將毛孔中的毛糙突起腐蝕，將毛孔放大。

3、環(huán)境污染：排污量大，酸性物質(zhì)進入下水道或江河，均會造成環(huán)境破壞。

4、帶來新的泛堿：大理石拋光粉中的酸與大理石反應生成弱酸強堿鹽，本身便是堿性。

大理石拋光粉拋光后呈堿性圖

圖片

滲透填充新型殺手

石材滲透填充，特別是無機滲透與填充應該是石材養(yǎng)護中新的趨勢和發(fā)展方向。但是若選用的滲透填充材料不對，“戰(zhàn)友”就將成無情的“殺手”。

若選擇粘稠性的鈉基或鉀基水玻璃用于石材滲透填充，可能出現(xiàn)遇水性溶解還原----表面滲水或底部蒸發(fā)水時，孔洞再現(xiàn)甚至帶來新的大量泛堿。

水玻璃用于水泥做固化時，是因為水泥中存在大量相對活性的“鈣離子”，可以生成不溶于水的硅酸鈣，而石材中無活性“鈣離子”，只能與空氣中的二氧化碳轉(zhuǎn)化成硅酸，盡管硅酸不溶于水但水玻璃中大量鈉或鉀離子，促成其易溶于水。

選擇水玻璃類的滲透產(chǎn)品帶來的嚴重泛堿

刮膠殺手

石材表面刮膠，無論是AB的樹脂還是光固化樹脂，都是歷史的無奈與錯誤。

樹脂膠是不透氣的，石材內(nèi)或其底部永遠存在水分，水分蒸發(fā)容易頂起起樹脂膠；樹脂自然老化，也造成脫落或粉化。這種處理方式，是自欺欺人的，不僅對石材養(yǎng)護無助，從長期來講是一種破壞或謀殺。

二、幕后功臣

石材護理或養(yǎng)護中存在許多從外觀上看不出來的品質(zhì)與功能提升的工作，這個工作比其表面美觀的更有價值。如果兼顧這一價值，那么就可以說，您已經(jīng)從石材護理進入到了石材養(yǎng)護了。

石材養(yǎng)護是在保持石材天然天性前提下，進一步提升其外在美與內(nèi)在功能的過程。是一個如少年之成長，汲取知識和營養(yǎng)，擁有智慧與體格的雙槳過程。

防護于無形

這是個看不見、摸不著的幕后功臣。

1、用于石材底部，可以防護石材底部堿性物質(zhì)上移（如泛堿），防止內(nèi)部生銹，防止人造石底部堿化粉化；

2、用于表面，可以防止污漬滲入，可以防止酸雨停留時間過長而腐蝕表面造成風化、發(fā)白、粉化。

如此不僅保持石材外在美，更大大延長了壽命。這個防護劑盡量是滲透性的而不是覆蓋型的，最好是含氟的耐候性強，且防油效果良好的。

滲透填充提升功能于無形

我們知道石材是大量存在毛孔的，同時我們還知道毛孔越小石材越致密，“基架”就越結(jié)實。我們找到一種滲透性極佳的堅硬的無機物----魔硅。通過滲透至石材內(nèi)部，完成以下工作：

1、 致密了石材且保持石材呼吸本性；

2、 與石材中的堿性物質(zhì)反應抵制石材泛堿；

3、滲透物本身具有非常良好的出光性和透光性；

4、 提升光澤的透徹性與光澤厚重感；

5、 還具有一定的耐酸性和抗風化能力；

6、對紫外線的反射率達80%減緩石材老化；

7、更能提升晶面拋光效率，降低人工成本；

8、 晶面拋光后具有良好的防污防油性。

無機修補功在未來

傳統(tǒng)修補用大理膠或樹脂（AB樹脂或 UV樹脂），均存在以下問題:

1、有機與無機的相容性問題；

2、 有機物老化與不耐候問題；

3、 對石材毛孔的全堵塞問題；

4、石材中的水分將其頂起問題；

5、 難于修補徹底問題；

6、難于打干凈等問題。

正一品103度A、B或魔硅均屬于“無機高分子粘結(jié)劑”，具有良好的無機物的高滲透性、高粘結(jié)性及耐候性；與無機石材具有非常好的相容性。

采取一邊打磨一邊噴涂方式，將用103度A/B 或魔硅與打磨出來的石粉濕潤壓入舊的毛孔、裂紋或新出現(xiàn)的毛孔、裂紋中，能將石材表面修復得如玻璃之平滑的手感和質(zhì)感。這種修復若表面用無蠟質(zhì)的晶面膏拋光，其持久性穩(wěn)定性可與石材同壽。

晶面無形功能

好的晶面材料應是無機表面成膜材料，是默默無聞的幕后功臣，具有以下隱形功能：

1、不含蠟，保持石材呼吸的本質(zhì)；

2 、修復表面劃痕；

3、增加石材表面光澤，充分展示石材獨具特色內(nèi)在美與質(zhì)感；

4、增加表面硬度與耐磨性質(zhì)；

5、增加表面抗風化能力、耐水性好、延長石材的使用壽命；

6、不帶來石材病變，更防止石材病變；

7、于施工者健康，于居住者環(huán)保，于環(huán)境友好；

8、 操作容易掌握，使用成本不高；

9、物體倒影真實清晰；

10、防滑性好，使用安全。

文章來源：正一品100度廖小姐
